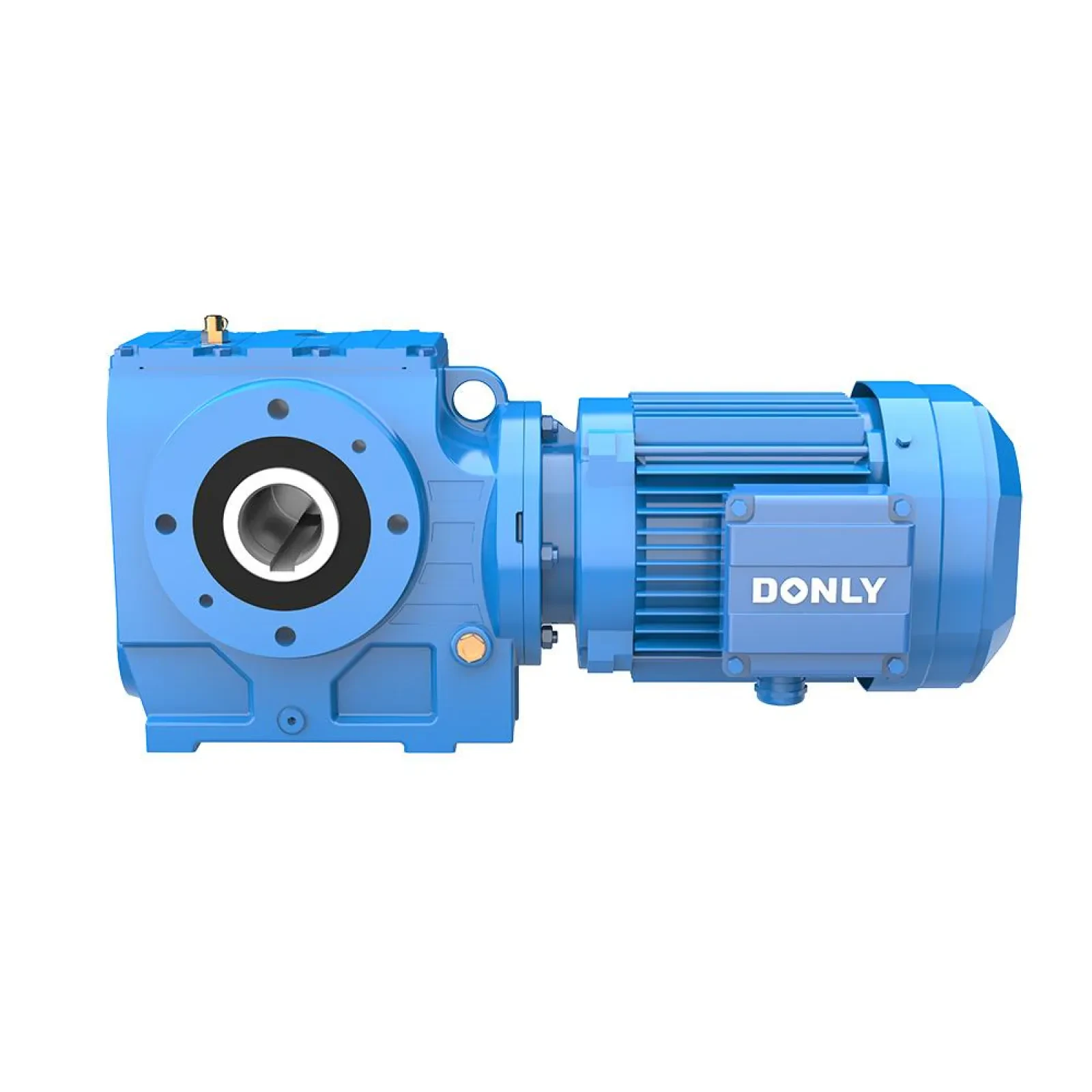

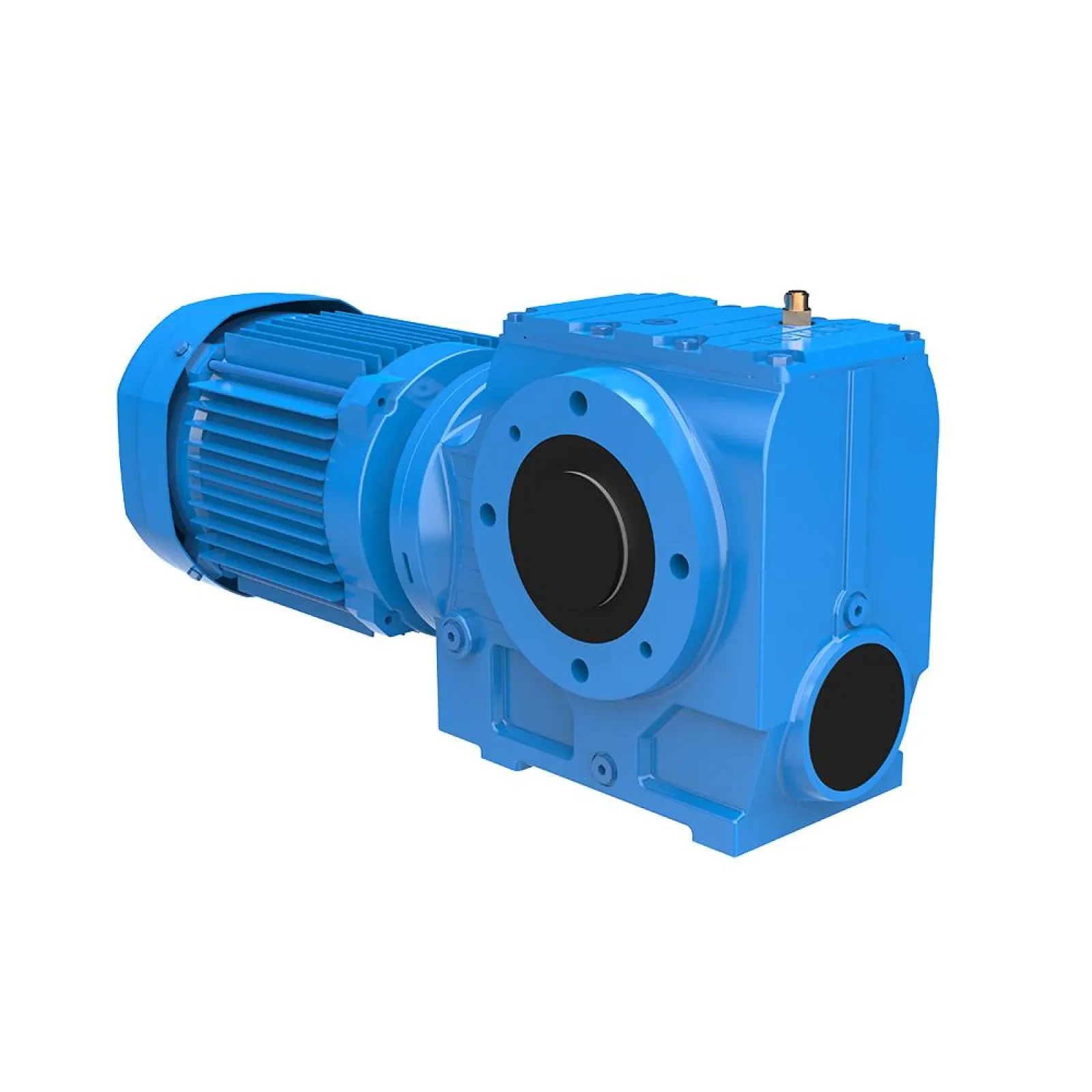

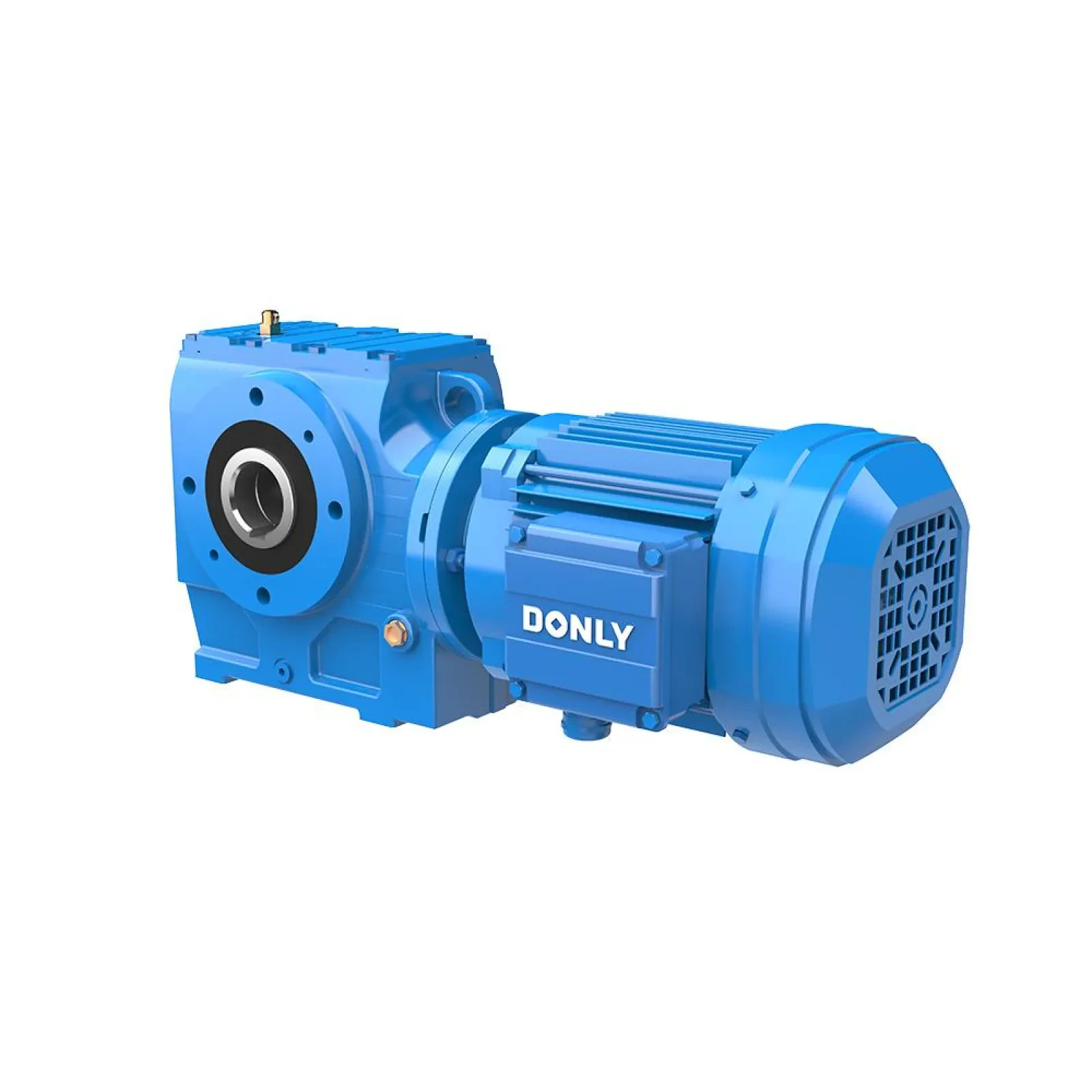

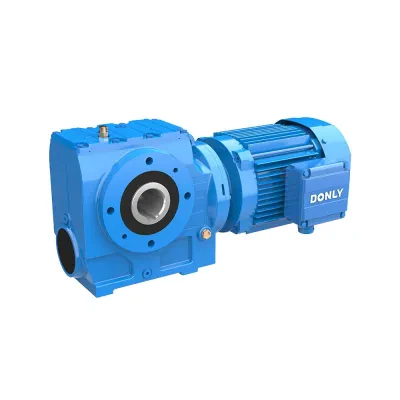

Цилиндро-червячные мотор-редукторы
Обзор
Выходная скорость (об/мин) 0,12-407
Выходной крутящий момент до 4860
Диапазон мощности двигателя (кВт) 0,12-22
Краткая информация
- Основные компоненты спроектированы и изготовлены модульным и серийным способом.
- Использование двухступенчатого редуктора с косозубой червячной передачей, с входным валом, перпендикулярным выходному валу.
- Оснащен стандартными или нестандартными интерфейсами двигателя, с креплением на лапах, фланце и валу.
- Шестерни изготовлены из высококачественной низкоуглеродистой легированной стали посредством процессов цементации, закалки и шлифования, что обеспечивает более надежную работу, высокую точность передачи и низкий уровень рабочего шума.
Выходная скорость (об/мин) | 0,12-407 |
Выходной крутящий момент | до 4860 |
Диапазон мощности двигателя (кВт) | 0,12-22 |
Диапазон передаточных чисел | 7 - 11500 |
Количество ступеней | 2 |
Способ монтажа | Лапы, фланец, моментный рычаг |
Типоразмеры | 7 моделей. Возможность установки без шпонки, с помощью обжимного диска. Сплошной одинарный или двусторонний выходной вал. |
Варианты входа | Адаптеры для моторов по стандарту IEC, свободный входной вал. |
Опции для мотора | Температурная защита обмоток. Независимый вентилятор. Энкодер. Электромагнитный тормоз |
- Конструкция мотор-редуктора предполагает создание различных сочетаний мотора и редуктора для создания самого подходящего варианта, согласно техническим требованиям.
- Два косозубых редуктора в сочетании с двигателем (многоступенчатым редуктором) могут достигать чрезвычайно низкой выходной скорости;
- Высокая точность передачи, особенно подходит для частого запуска, может быть подключена ко всем типам редукторов и конфигурациям различных типов моторного привода.
- Большое количество соотношений удовлетворяет потребность в точной скорости вывода.
- Мотор-редуктор может поставляться как для горизонтальной, так и для вертикальной установки под шестью углами.
- Применяется двух- или трехступенчатая передача, двигатель обеспечивает высокую скорость передачи мощности. Центральная линия на входе параллельна центральной линии на выходе.
- Эта серия редукторов может быть оснащена различными типами двигателей, образующих электромеханическую интеграцию, полностью обеспечивающую качественные характеристики продукта.
- Увеличение мощности, снижение шума и повышение эффективности за счет шлифования и модификации шестерен.
Металлургия, энергетика, оборудование в портах, пищевая, производство керамики, грузоподъемное оборудование, химическая, добыча угля, производство цемента и др.

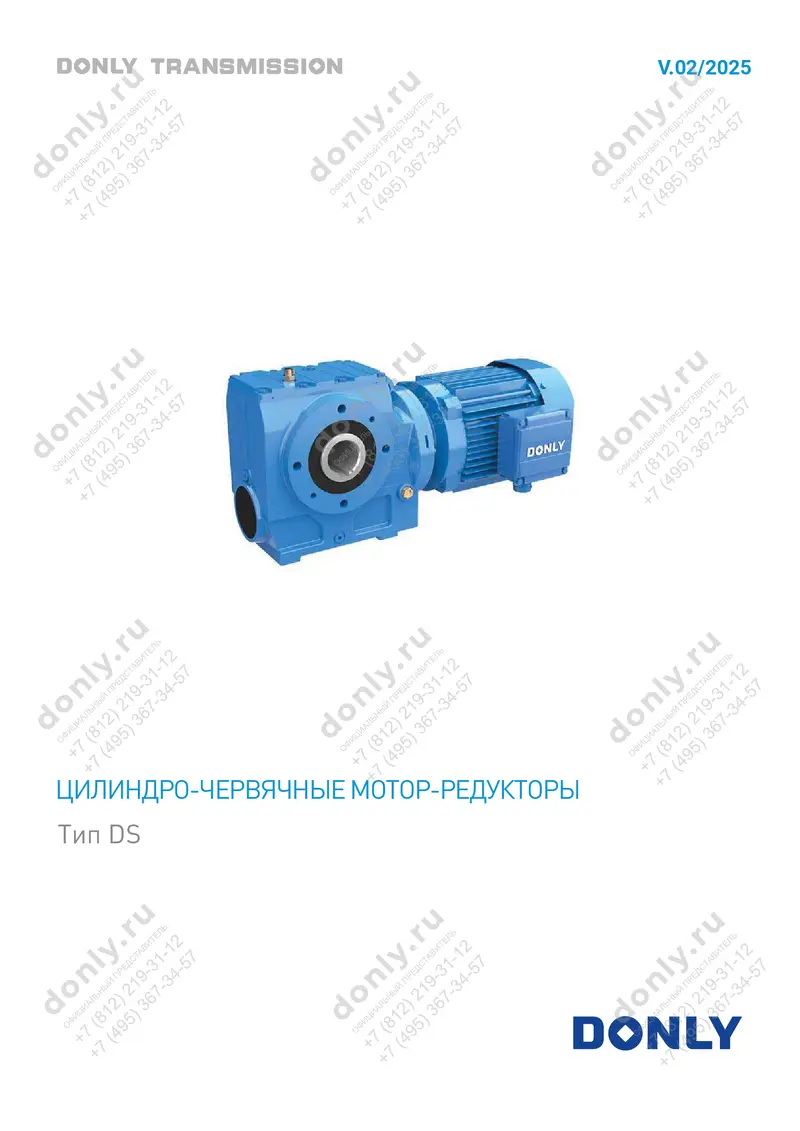

Документация
